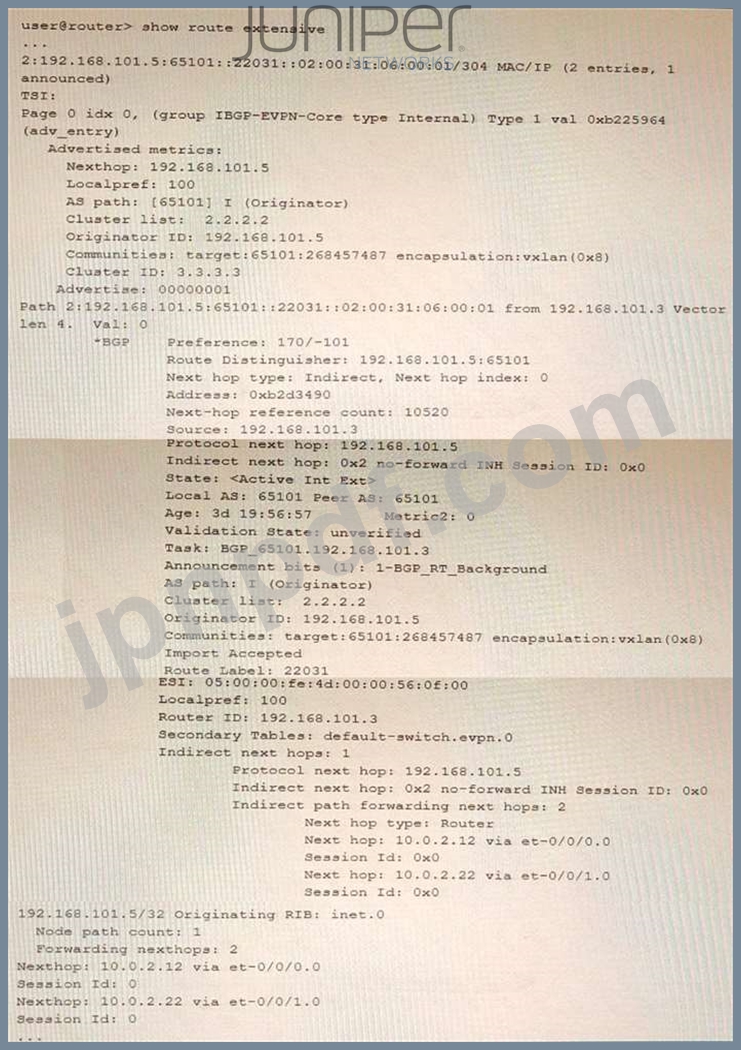

これは EVPN タイプ 2 ルートであり、MAC/IP アドバタイズメント ルートとも呼ばれ、ホスト IP および MAC アドレス情報を EVPN ネットワーク内の他の VTEP にアドバタイズするために使用されます。EVPN NLRI のルート タイプ フィールドの値は 2 で、タイプ 2 ルートを示します。このルートを EVPN にアドバタイズするデバイスは 192.168.101.5 です。これは、ローカル CE デバイスからホスト情報を学習した VTEP の IP アドレスです。この IP アドレスは、VXLAN カプセル化の一部としてルートの MPLS ラベル フィールドで伝送されます。

サービス クラス (CoS) は、アプリケーション タイプ、ユーザー グループ、パケット損失優先度などのさまざまな基準に基づいてネットワーク トラフィックに優先順位を付け、管理できるようにする機能です。CoS はさまざまなコンポーネントを使用して、設定されたポリシーに従ってトラフィックの分類、マーク、キュー、スケジュール、シェーピング、およびドロップを行います。
CoS のコンポーネントの 1 つはドロップ プロファイルです。これは、キューが輻輳したときにパケットをドロップする方法を定義します。ドロップ プロファイルは、ランダム早期検出 (RED) アルゴリズムを使用して、キューがいっぱいになる前にパケットをランダムにドロップします。これにより、グローバル同期が回避され、ネットワーク パフォーマンスが向上します。ドロップ プロファイルは、離散的または補間することができます。個別のドロップ プロファイルは、キューの特定の充填レベルを特定のドロップ確率にマッピングします。補間ドロップ プロファイルは、キューのフィル レベルの範囲をドロップ確率の範囲にマッピングし、その間の値を補間します。
この展示では、サービス クラスの設定が 2 つの充填レベル (50 と 75) と 2 つのドロップ確率 (20 と 60) を持つ補間されたドロップ プロファイルを示していることがわかります。この構成に基づいて、次のことが推測できます。
キュー レベルが 75% いっぱいになると、ドロップ確率が 20% から 60% に即座に上昇します。ドロップ プロファイルは離散的ではなく補間されるため、これは正しくありません。これは、キュー レベルが 50% から 75% まで増加するにつれて、ドロップ確率が 20% から 60% に徐々に増加することを意味します。50% ～ 75% の充填レベルのドロップ確率は、線形補間式を使用して計算できます。
キューレベルが 50% からフルに増加するにつれて、ドロップ確率は 20% から 60% に徐々に増加します。
75％埋まっています。ドロップ プロファイルは補間され、線形補間式を使用して 50% ～ 75% の充填レベルのドロップ確率を計算するため、これは正しいです。たとえば、充填レベルが
60% の場合、ドロップ確率は 28% で、次の式を使用して計算されます: (60 - 50) / (75 - 50) * (60 -
20) + 20 = 28。
このドロップ プロファイルを使用するには、スケジューラでそれを参照します。これは正しいです。スケジューラは、パケットがさまざまなキューからどのようにデキューされ、インターフェイス上で送信されるかを決定する CoS のコンポーネントであるためです。スケジューラは、以下の Random-detect ステートメントを使用してドロップ プロファイルを参照できます。
[サービス クラス スケジューラの編集] 階層レベル。例: スケジューラ テスト { 送信速度パーセント 10; バッファサイズパーセント10; ランダム検出テストプロファイル; このドロップ プロファイルを使用するには、それをインターフェイスに直接適用します。ドロップ プロファイルはインターフェイスに直接適用できないため、これは不正解です。ドロップ プロファイルはスケジューラによってのみ参照でき、[edit class-of-service Interfaces] 階層レベルでスケジューラマップ ステートメントを使用してインターフェイスに適用できます。例: インターフェイス ge-0/0/0 { ユニット 0 { スケジューラーマップ テストマップ; } }

説明
ルート リフレクションは、フルメッシュ IBGP トポロジを必要とせずに、ルータが 1 つの IBGP ピアから学習したルートを別の IBGP ピアに反映できるようにする BGP 機能です。ルート リフレクタは、明示的に設定されていない限り、ルートをアドバタイズするときにデフォルトで既存の BGP 属性を変更しません。BGP ピアがルート リフレクタ クライアントになるために設定を変更する必要はありません。ルート リフレクタを [edit ports bgp group group-name neighbors neighbors-address] 階層レベルでクライアント パラメータを使用して設定する必要があるだけです。

BGP は、いくつかの属性を使用して、宛先プレフィックスの最適なパスを選択します。これらの属性の 1 つは Origin で、BGP がルートについてどのように学習したかを示します。オリジン属性には、IGP、EGP、または Incomplete の 3 つの値のいずれかを指定できます。IGP は、ルートが BGP 内のネットワークまたは集約ステートメントによって、あるいは IGP から BGP への再配布によって開始されたことを意味します。EGP は、ルートが外部 BGP ピアから学習されたことを意味します (この値は BGP バージョン 4 以降では廃止されています)。不完全とは、ルートが静的ルートから BGP への再配布など、他の手段によって学習されたことを意味します。BGP は起点値が低いルートを優先するため、IGP よりも優先される EGP よりも Incomplete が優先されます。
