説明
OSPF は、リンクステート ルーティングを使用して、単一の自律システム内のルーター間でルーティング情報を交換する内部ゲートウェイ プロトコルです。OSPF は、エリア階層と SPF アルゴリズムという 2 つの方法を使用して、マルチエリア ネットワークにおけるルーティング ループを防止します。エリア階層は、大規模な OSPF ネットワークをバックボーン エリア (エリア 0) に接続された小さなエリアに分割する概念です。これにより、各ルーターが保存および処理する必要があるルーティング情報の量が削減され、各エリア内のリンクステート更新の範囲も制限されます。すべてのエリアは、直接または仮想リンク 2 を介してエリア 0 に接続する必要があります。SPF アルゴリズムは、OSPF がリンクステート情報に基づいてネットワーク内の各宛先への最短パスを計算するために使用する方法です。SPF アルゴリズムは各ルーター上で実行され、ルーターの観点からネットワークのトポロジーを表す最短パス ツリーを構築します。SPF アルゴリズムは、宛先ごとに最適なパスを 1 つだけ選択することにより、エリア内のループ パスをプルーニングします3。
参考文献: 2:
https://www.juniper.net/documentation/us/en/software/junos/ospf/topics/concept/ospf-area-overview.html 3:
https://www.juniper.net/documentation/us/en/software/junos/ospf/topics/concept/ospf-spf-algorithm-overview.ht

説明

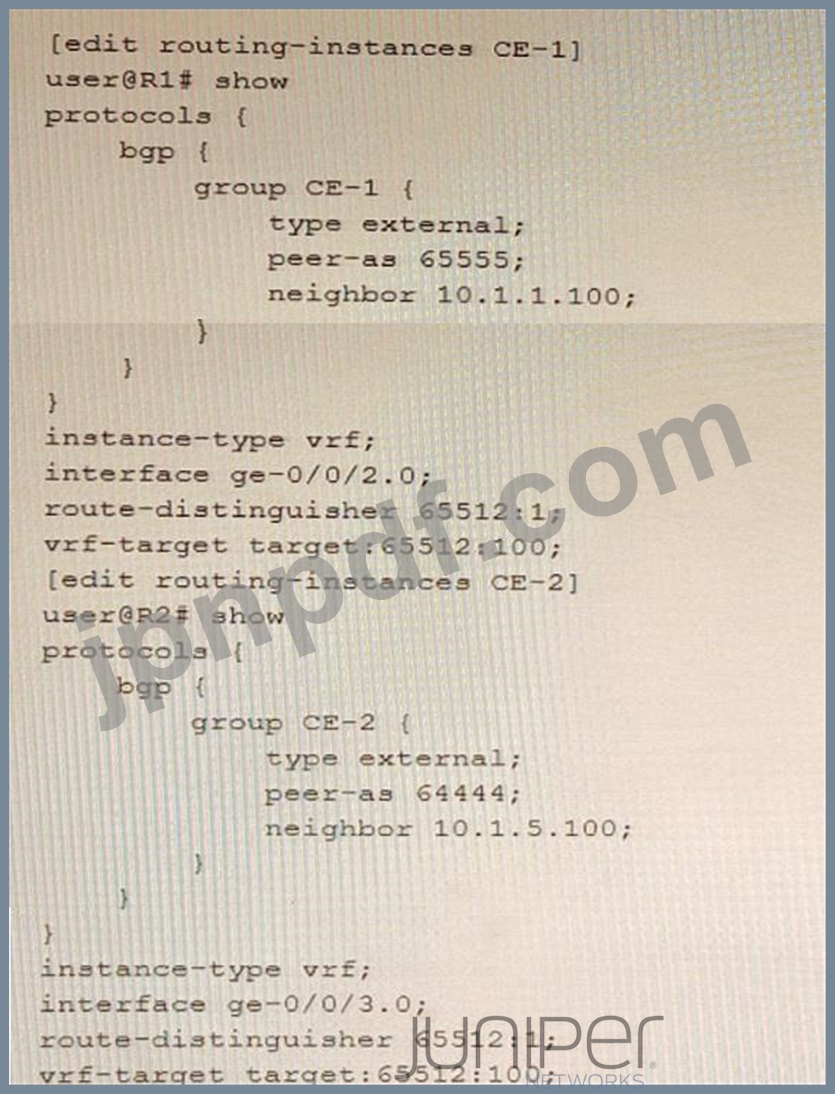

ルート識別子 (RD) は、MPLS ネットワーク内の各 VPN に一意の VPN IPv4 プレフィックスを作成するために使用される BGP 属性です。RD は、管理者フィールドと割り当てられた番号フィールドの 2 つの部分で構成される 64 ビット値です。管理者フィールドには AS 番号または IP アドレスを指定でき、割り当てられた番号フィールドには管理者が選択した任意の値を指定できます。RD は IPv4 プレフィックスの前に追加され、他の VPN との重複や競合を引き起こすことなく MPLS ネットワーク全体でアドバタイズできる VPN IPv4 プレフィックスを作成します。この質問では、2 つの PE ルータ (PE-1 と PE-2) がそれぞれ 2 つの CE デバイス (CE-1 と CE-2) に接続されています。PE-1 と PE-2 は、それぞれ Customer-A と Customer-B という名前の VRF で設定されています。

説明
vrf-target エクスポート パラメータは、VPN ルートが VRF ルーティング インスタンスからリモート PE ルータにエクスポートされるときに、VPN ルートに付加される 1 つ以上の BGP 拡張コミュニティ属性を指定するために使用されます。このパラメータを使用すると、インポート ポリシーに基づいて、リモート PE ルーターによってどの VPN ルートが受け入れられるかを制御できます。VRF ルーティング インスタンスに複数の vrf-target エクスポート値を指定して、高度なルート フィルタリングまたはルート リークのシナリオをサポートできます。

説明

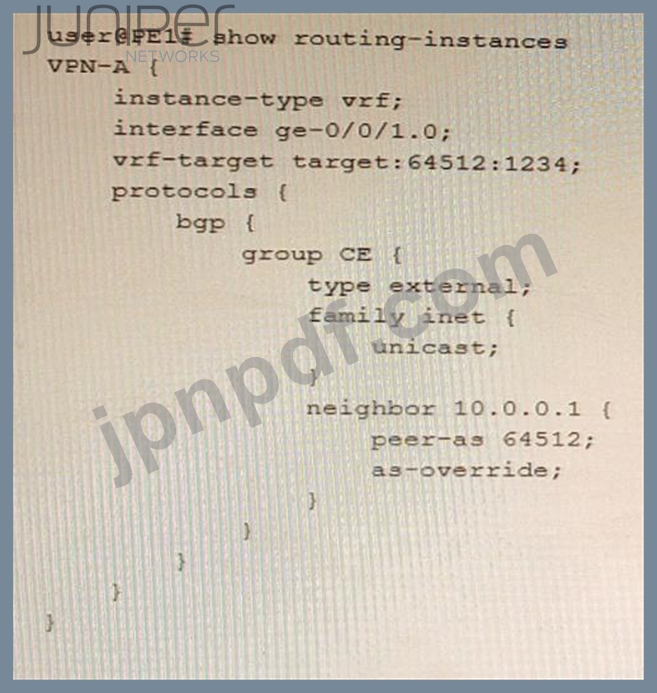

展示に示されている構成は、異なる AS 番号を使用する顧客サイトを接続するレイヤー 3 VPN 用です。レイヤ 3 VPN は、MPLS ラベルを使用してプロバイダー ネットワーク全体にパケットを転送し、BGP を使用して PE ルーターと CE ルーターの間でルーティング情報を交換する VPN のタイプです。レイヤ 3 VPN を使用すると、PE-CE インターフェイスで BGP とピアリングできる限り、顧客はサイトで異なるルーティング プロトコルと AS 番号を使用できます。この例では、CE-1 は AS 65530 を使用し、CE-2 は AS 65531 を使用していますが、それぞれ PE-1 および PE-2 との BGP セッションがあるため、VPN 経由で通信できます。

説明
OSPF は、さまざまなタイプの LSA を使用して、ネットワーク トポロジのさまざまな側面を記述します。タイプ 1 LSA はルーター LSA とも呼ばれ、エリア内のルーターのリンクとインターフェイスを記述します。タイプ 3 LSA はサマリー LSA とも呼ばれ、エリア外だが同じ自律システム (AS) 内のネットワークへのルートを記述します。デフォルトでは、OSPF はエリア境界を越えてルートをアドバタイズするときに、タイプ 1 LSA からタイプ 3 LSA にルートを要約します。
