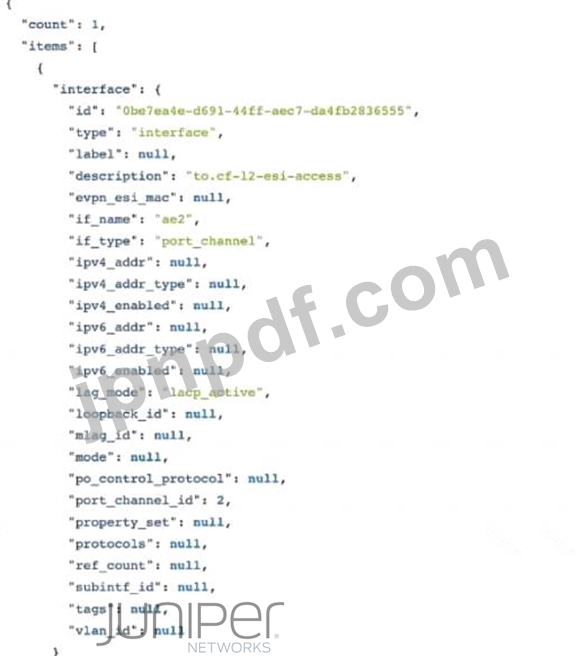

展示に示されているグラフ クエリ出力は、Apstra グラフ データベース内のインターフェイス ノードとそのプロパティの JSON 表現です。出力に基づいて、次のステートメントを推測できます。
* 出力には LAG 接続が表示されます。これは、インターフェイス ノードに lag_mode というプロパティがあり、これが lacp_active に設定されているためです。これは、インターフェイスが、リンク アグリゲーション制御プロトコル (LACP) を使用してリンク状態とパラメータをネゴシエートするリンク アグリゲーション グループ (LAG) の一部であることを示しています12。
* 出力のスイッチは Juniper デバイスです。これは、インターフェイス ノードに if_name というプロパティがあり、それが ae2 に設定されているためです。これは、インターフェイス名が集約イーサネット インターフェイスの Juniper 命名規則34 に従っていることを示しています。
* インターフェイスには IP アドレスが割り当てられています。インターフェイス ノードには ipv4_addr と ipv6_addr というプロパティがあり、両方とも null に設定されているため、これは false です。これは、インターフェイスに IPv4 または IPv6 アドレスが設定されていないことを示しています2。
* インターフェースにはタグが割り当てられています。インターフェース ノードには tags というプロパティがあり、このプロパティは null に設定されているため、これは false です。これは、インターフェースに関連付けられたタグがないことを示しています2。
参考文献:
* リンクアグリゲーションの概要
* プロセッサ: 汎用グラフコレクター
* 集約型イーサネット インターフェイスと LACP の理解
* グラフ

Juniper のドキュメント 1 によると、ルーティング ゾーンは L3 ドメインであり、マルチテナント ネットワークのテナント単位です。テナントの IP トラフィックを互いに分離するためにルーティング ゾーンを作成し、テナントが IP サブネットを再利用できるようにします。各ルーティング ゾーンは、独自の VRF にあることに加えて、独自の DHCP リレー サーバーと外部システム接続を割り当てることができます。ルーティング ゾーン内に 1 つ以上の仮想ネットワークを作成できます。つまり、テナントはルーティング ゾーン内の複数のラックに L2 アプリケーションを拡張できます。レイヤー 3 SVI を使用した仮想ネットワークの場合、SVI は各ルーティング ゾーンの仮想ルーティングおよび転送 (VRF) インスタンスに関連付けられ、仮想ネットワーク SVI を他のルーティング ゾーン内の他の仮想ネットワーク SVI から分離します。複数のルーティング ゾーンを使用している場合、外部システム接続はファブリック内のリーフ スイッチから行う必要があります。ルーティング ゾーン間のルーティングは外部システムを使用して実行する必要があります。したがって、正解は D です。外部ゲートウェイを介した相互接続を使用します。参考資料: ルーティング ゾーン

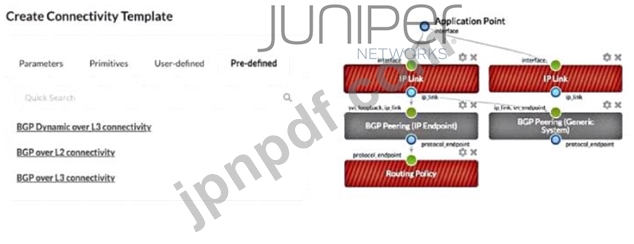

接続テンプレートは、ブループリント内のデバイスまたはデバイス グループに適用できる構成パラメータのセットです。ブループリントは、ネットワークの設計と意図を論理的に表現したものです。プリミティブは、接続テンプレートに追加できる構成の基本単位です。プリミティブは、リンク、ピアリング、ポリシー、またはサービスです。図では、赤い縞模様のプリミティブは、接続テンプレートの設計と互換性を持たせるために追加の構成が必要であることを示しています。赤い縞模様は、プリミティブが不完全または無効であり、編集または削除する必要があることを意味します。たとえば、IP リンク プリミティブでは、リンクの両端にインターフェイス名と IP アドレスを指定する必要があります。その他のオプションは、次の理由により正しくありません。
* A. 灰色の実線のプリミティブは接続テンプレート設計と互換性があることを示しているため、さらに構成が必要であることを示すのは誤りです。灰色は、プリミティブが有効かつ完全であり、これ以上の構成が必要ないことを意味します。
* B. 灰色の実線のプリミティブは、接続テンプレートの設計と互換性があることを示しているため、接続テンプレートの設計と互換性がないことを示すというのは誤りです。これは、上で説明したように、灰色の実線のプリミティブは、接続テンプレートの設計と互換性があることを示しているためです。
* C. 赤い縞模様のプリミティブは、接続テンプレートと互換性がないことを示しています。赤い縞模様のプリミティブは、互換性がないことを示すのではなく、さらに構成が必要であることを示しているため、設計が間違っています。赤い縞模様は、プリミティブが不完全または無効であることを意味しますが、編集または削除することで修正できます。参考資料:
* 接続テンプレート
* Juniper Apstraを使用したデータセンター自動化
* Juniper Apstra での設定レンダリング

新しいスイッチがJuniper Apstraソフトウェアに追加されると、最初は「0 OS-Quarantined」ステータスが表示されます。これは、デバイスがまだApstraによって管理されておらず、どのブループリントにも割り当てられていないことを意味します。デバイスをブループリントで使用できるようにする適切な次のステップは、デバイスを確認することです。これは、デバイスのIDと所有権を確認する手動アクションです。デバイスを確認すると、ステータスが次のように変わります。
「OOS-Ready」は、デバイスがブループリントに割り当てられ、展開される準備ができていることを意味します12。参考文献
:
* デバイスの管理
* AOS デバイス構成ライフサイクル

Time Voyager は Juniper Apstra の機能で、ネットワーク設計と構成の論理的表現であるブループリントの以前のリビジョンを復元できます。Time Voyager は、ネットワークに適用した変更である最新の 5 つのブループリント コミットを自動的に保存します。また、手動で最大 25 のリビジョンを保存して保持することもできます。これにより、新しいコミットによって上書きされるのを防ぐことができます。したがって、正解は B と D です。Time Voyager は最新の 5 つのブループリント コミットを保持し、Time Voyager は最大 25 の保存済みリビジョンを保持します。参照: Time Voyager | Apstra 4.1 | Juniper Networks、Time Voyager の概要 | Apstra 4.2 | Juniper Networks、Juniper Apstra の概要 | フライヤー
