セクション: 情報システムの運用、保守、サポート
説明/参照:
試験では、LAN トポロジに関連する以下の情報を知っておく必要があります。
LAN トポロジ
ネットワークトポロジーとは、コンピュータのさまざまな要素（リンク、ノードなど）の物理的な配置のことです。
ネットワーク。
本質的には、ネットワークのトポロジ構造であり、物理的または論理的に表現されます。物理的
トポロジーとは、デバイスの場所やケーブルなど、ネットワークのさまざまなコンポーネントの配置を指します。
一方、論理トポロジは、物理的な設計に関係なく、ネットワーク内でデータがどのように流れるかを示します。
ノード間の距離、物理的な相互接続、伝送速度、信号の種類は異なる場合があります。
2 つのネットワーク間では、トポロジは同一である可能性があります。
バス
バストポロジが使用されるローカルエリアネットワークでは、各ノードは1本のケーブルに接続されます。
コンピュータまたはサーバーは単一のバスケーブルに接続されています。ソースからの信号は双方向に伝わります。
バスケーブルに接続されたすべてのマシンに、目的の受信者が見つかるまで送信します。マシンアドレスが見つからない場合は、
データが意図したアドレスと一致しない場合、マシンはデータを無視します。または、データが
マシンアドレスと一致すると、データは受け入れられます。バストポロジは1本のワイヤのみで構成されているため、
他のトポロジと比較すると、実装コストはかなり安価です。しかし、
この技術を導入するコストは、ネットワーク管理のコストの高さによって相殺されます。さらに、
ケーブルが使用されている場合、単一障害点になる可能性があります。ネットワークケーブルが両端で終端され、
終端処理を行わないとデータ転送が停止し、ケーブルが切断されると、ネットワーク全体がダウンします。

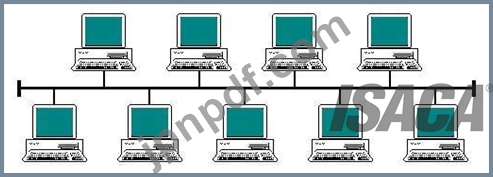

バストポロジー
グラフィック元:
リニアバス
ネットワークのすべてのノードが共通のネットワークに接続されているネットワークトポロジのタイプ。
正確に2つのエンドポイントを持つ伝送媒体（これは「バス」とも呼ばれる）
バックボーンまたはトランクとして） - ネットワーク内のノード間で送信されるすべてのデータは、
この共通の伝送媒体は、ネットワーク内のすべてのノードによって同時に受信できます。
分散バス
ネットワークのすべてのノードが共通のネットワークに接続されているネットワークトポロジのタイプ。
メインに分岐を追加することで2つ以上のエンドポイントを持つ伝送媒体
伝送媒体のセクション - 物理的な分散バストポロジーは、まったく同じように機能します
物理的な線形バス トポロジと同じ形式 (つまり、すべてのノードが共通の伝送媒体を共有する) です。
星
スタートポロジのローカルエリアネットワークでは、各ネットワークホストはポイントを介して中央ポイントに接続されます。
ツーポイント接続。スタートポロジーでは、すべてのノード（コンピュータワークステーションまたはその他の周辺機器）が
ハブまたはスイッチと呼ばれる中央ノードに接続されます。
スイッチはサーバーで、周辺機器はクライアントです。ネットワークは必ずしも
スターネットワークとして分類されるには、星に似ている必要がありますが、ネットワーク上のすべてのノードは
1 つの中央デバイス。
ネットワークを通過するすべてのトラフィックは中央ポイントを通過します。中央ポイントは信号として機能します
リピータ。
スタートポロジーは、設計と実装が最も簡単なトポロジーと考えられています。スタートポロジーの利点は、
スタートポロジーの最大のメリットは、ノードの追加が簡単であることです。スタートポロジーの主な欠点は、
中心点は単一障害点を表します。

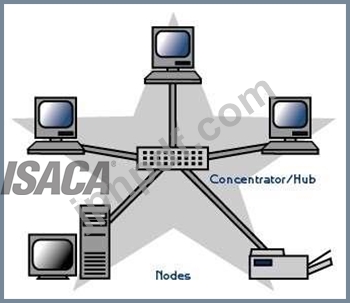

スタートポロジー
指輪
データがリング上を一方向に移動する円形に設定されたネットワークトポロジー
リング上の各デバイスは、信号が伝わる間、信号を強く保つリピーターとして機能します。各デバイス
受信信号用の受信機と、データを次のデバイスに送信する送信機を組み込んでいます。
指輪。
ネットワークは、リングを周回する信号の能力に依存しています。デバイスがデータを送信すると、
目的地に到達するまで、リング上の各デバイスを通過する必要があります。すべてのノードは重要なリンクです。
1 つのノードがダウンすると、リンク全体が影響を受けます。

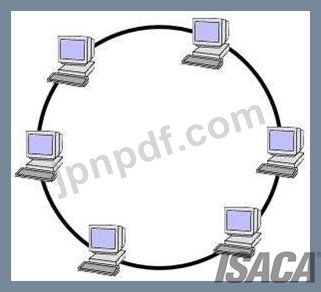

リングトポロジー
メッシュ
完全メッシュネットワークの価値は加入者数の指数に比例します。
任意の2つのエンドポイント（すべてのエンドポイントを含む）の通信グループが
リードの法則によって近似されます。
メッシュネットワークは高い可用性と冗長性を提供します。しかし、このようなネットワークのコストは
メッシュ内に数十台のデバイスがある場合は非常に高価になります。

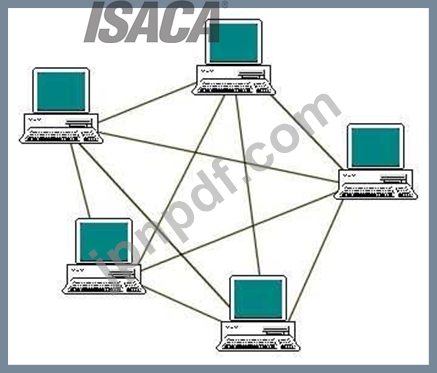

メッシュトポロジー
完全に接続されたメッシュトポロジ
完全接続ネットワークとは、各ノードが互いに接続されている通信ネットワークである。
グラフ理論では完全グラフとして知られています。完全に接続されたネットワークでは、
スイッチングやブロードキャストはできないが、接続数が増えるという大きな欠点がある。
ノード数の2乗に比例するため、大規模ネットワークでは非常に非実用的です。2ノード
ネットワークは技術的には完全に接続されたネットワークです。
部分的に接続されたメッシュトポロジ
ネットワークのノードの一部が複数のノードに接続されているネットワークトポロジのタイプ。
ポイントツーポイントリンクでネットワーク内の他のノードに接続することで、
物理的に完全に接続されたメッシュトポロジーによって提供される冗長性は、費用や
ネットワーク内のすべてのノード間の接続に必要な複雑さ。
次の回答は間違っています。
提示された他のオプションは無効です。
この質問を作成するために、以下の参考資料が使用されました:
CISA レビューマニュアル 2014、ページ番号 262
