ユーザーは、ファイル サーバー 2 にある部門共有上のファイルにアクセスできません。
ネットワーク管理者は、ワークステーション A とファイル サーバー 2 をホストするネットワーク間のルーティングを検証する任務を負っています。
説明書

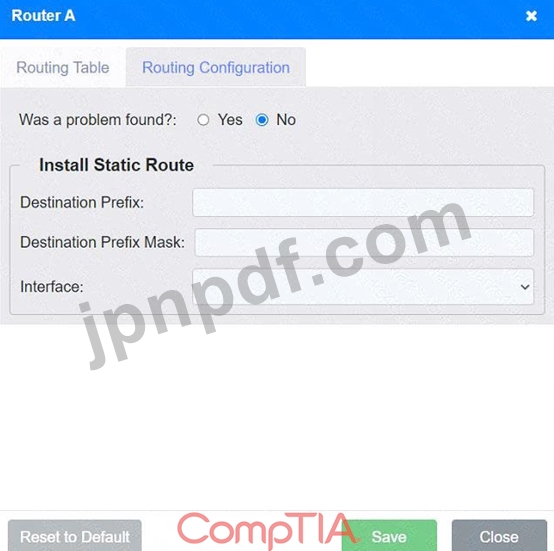

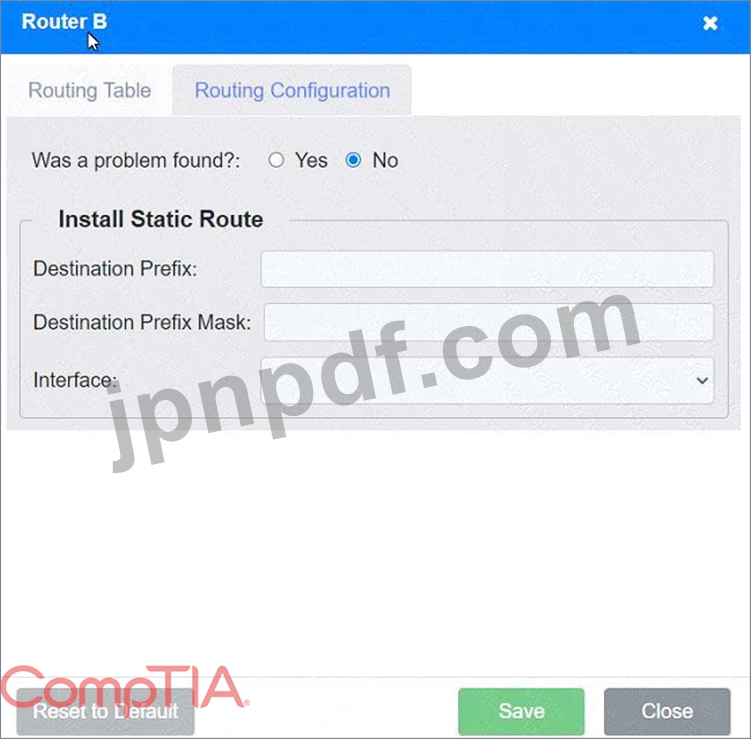

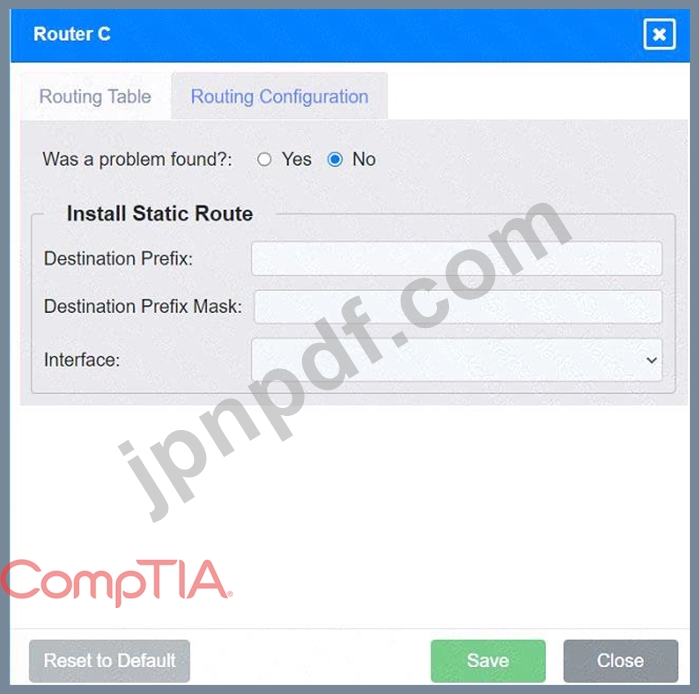

各ルータをクリックして出力を確認し、問題を特定し、適切なソリューションを構成します。
いつでもシミュレーションの初期状態に戻したい場合は、「すべてリセット」ボタンをクリックしてください。
正解:

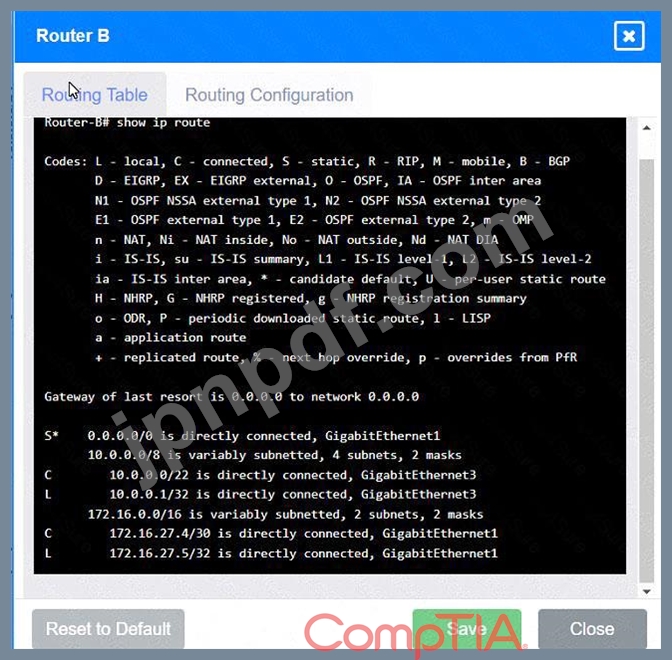

解決策は説明を参照してください。 Explanation: ワークステーション A とファイル サーバー 2 をホストするネットワーク間のルーティングを検証するには、次の手順に従います。 * ルーティングテーブルを確認する: * ルータ A、ルータ B、ルータ C のルーティング テーブルをチェックして、不足しているルートを特定します。 * 不足しているルートを特定する: * 各ルータに、ワークステーション A とファイル サーバー 2 が配置されているネットワークへのルートがあることを確認します。 * 静的ルートを追加する: * ルートが見つからない場合、正しいインターフェースを介して関連する宛先ネットワークへの静的ルートを追加します。 * ルーティングテーブル: 最後のゲートウェイは 0.0.0.0 からネットワーク 0.0.0.0 です S* 0.0.0.0/0は直接接続、GigabitEthernet3 10.0.0.0/8 は可変サブネット化されており、サブネットは 4 つ、マスクは 2 つ C 10.0.4.0/22は直接接続され、GigabitEthernet2 C 10.0.6.0/24は直接接続され、GigabitEthernet2 L 10.0.6.1/32は直接接続され、GigabitEthernet2 172.16.0.0/16 は可変サブネット化されており、サブネットは 2 つ、マスクは 2 つあります。 C 172.16.27.0/30は直接接続され、GigabitEthernet3 L 172.16.27.1/32は直接接続され、GigabitEthernet3 * ルーティングテーブル: 最後のゲートウェイは 0.0.0.0 からネットワーク 0.0.0.0 です S* 0.0.0.0/0は直接接続され、GigabitEthernet1 10.0.0.0/8 は可変サブネット化されており、サブネットは 4 つ、マスクは 2 つ C 10.0.0.0/22は直接接続され、GigabitEthernet1 L 10.0.0.1/32は直接接続され、GigabitEthernet1 172.16.0.0/16 は可変サブネット化されており、サブネットは 2 つ、マスクは 2 つあります。 C 172.16.27.4/30は直接接続され、GigabitEthernet1 L 172.16.27.5/32は直接接続され、GigabitEthernet1 * ルーティングテーブル: 10.0.0.0/8 は可変サブネット化されており、サブネットは 4 つ、マスクは 2 つ S 10.0.0.0/22 [1/0] ギガビットイーサネット 1 経由 S 10.0.4.0/22 [1/0] ギガビットイーサネット2経由 172.16.0.0/16 は可変サブネット化されており、サブネットは 2 つ、マスクは 2 つあります。 C 172.16.27.0/30は直接接続され、GigabitEthernet2 L 172.16.27.2/32は直接接続され、GigabitEthernet2 C 172.16.27.4/30は直接接続され、GigabitEthernet1 L 172.16.27.6/32は直接接続され、GigabitEthernet1 * 172.16.27.1 経由で 10.0.0.0/22 への静的ルートをインストールします (ルータ C の IP が 172.16.27.1 であると仮定)。 宛先プレフィックス: 10.0.0.0 宛先プレフィックスマスク: 255.255.252.0 インターフェース: GigabitEthernet3 * 172.16.27.5 経由で 10.0.4.0/22 への静的ルートをインストールします (ルータ C の IP が 172.16.27.5 であると仮定)。 宛先プレフィックス: 10.0.4.0 宛先プレフィックスマスク: 255.255.252.0 インターフェース: ギガビットイーサネット1 * 172.16.27.2 経由で 10.0.6.0/24 への静的ルートをインストールします (ルータ A の IP が 172.16.27.2 であると仮定)。 宛先プレフィックス: 10.0.6.0 宛先プレフィックスマスク: 255.255.255.0 インターフェース: ギガビットイーサネット2 172.16.27.1 経由で 10.0.0.0/22 への静的ルートをインストールします (ルータ B の IP が 172.16.27.1 であると仮定)。 宛先プレフィックス: 10.0.0.0 宛先プレフィックスマスク: 255.255.252.0 インターフェース: ギガビットイーサネット1 静的ルートの概要: * ルータA: * IPルート 10.0.0.0 255.255.252.0 ギガビットイーサネット3 * ルータB: * IPルート 10.0.4.0 255.255.252.0 ギガビットイーサネット1 * ルータC: * IPルート 10.0.6.0 255.255.255.0 ギガビットイーサネット2 * IPルート 10.0.0.0 255.255.252.0 ギガビットイーサネット1 これらの設定により、各ルータがワークステーションAとファイルサーバに到達するための正しいパスを認識するようになります。 2、接続の問題を解決します。
