コンピューターまたはスイッチのネットワーク インターフェイスのインジケータ ライトが点滅していない場合は、物理層に問題があると考えられます。詳細な理由は次のとおりです。
* イーサネットが正しく接続されている: イーサネット ケーブルが正しく接続されているため、ケーブルの緩みや不良に関連する問題が解消されます。
* インジケータ ライトなし: コンピューターとスイッチの両方でインジケータ ライトが点滅していない場合は、通常、ポートが管理上シャットダウンされていることを示します。
* スイッチ ポートのシャットダウン: ネットワークでは、スイッチ ポートを管理的にシャットダウンして、トラフィックの通過を無効にすることができます。この状態はネットワーク管理者によって設定され、スイッチのコマンド ライン インターフェイス (CLI) を使用して確認および変更できます。
ポートを確認して有効にするコマンド:
バッシュ
コードをコピー
スイッチ>有効
スイッチ# 端末の設定
スイッチ(config)# インターフェース [インターフェースID]
スイッチ(config-if)# シャットダウンなし
* コマンド no shutdown は、以前に無効にされていたインターフェイスを再度有効にします。これによりリンクが復元され、インジケータ ライトが点滅し始め、アクティビティが表示されます。

下記の説明を参照してください。
Explanation:

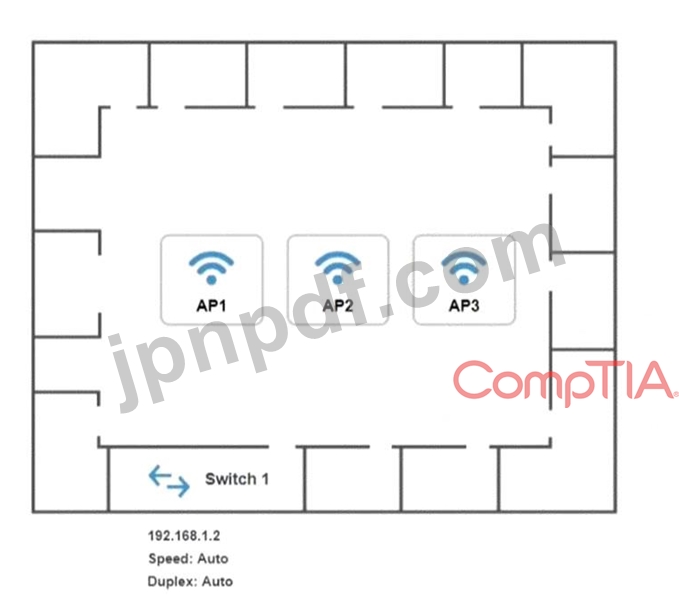

最初の展示では、レイアウトは次のようになります

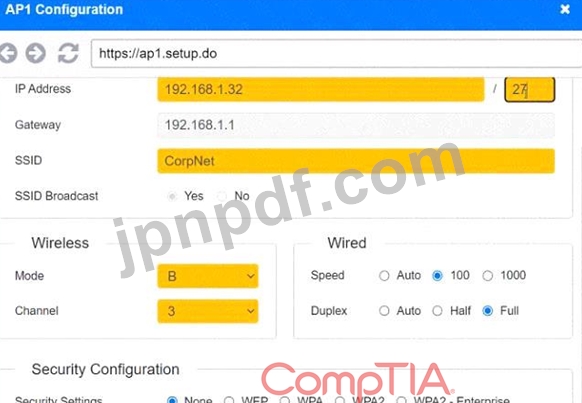

別紙2は以下のとおり
アクセスポイント名 AP2

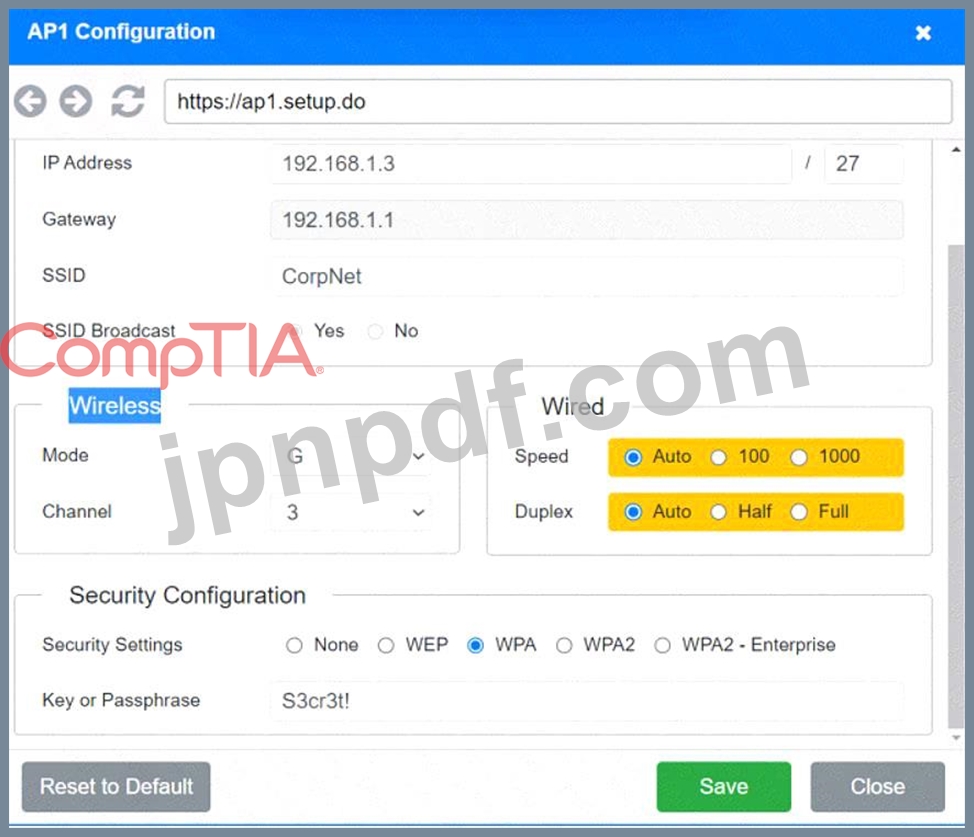

添付資料3は以下のとおり
アクセスポイント名 AP3

答えと解決策は下記をご覧ください。
Explanation:

Nmap (Network Mapper) は、コンピュータ ネットワーク上のホストとサービスを検出するために使用される強力なネットワーク スキャン ツールです。リモート サーバーで開いているポートを識別するために使用でき、リモート ファイル サーバーなどのサービスへのアクセスの問題を診断するのに役立ちます。
* ポート スキャン: Nmap は包括的なポート スキャンを実行して、どのポートが開いているか、それらのポートでどのサービスが実行されているかを判別できます。
* ネットワーク検出: ホストのオペレーティング システム、サービス バージョン、ネットワーク構成に関する詳細情報を提供します。
* セキュリティ監査: トラブルシューティング以外にも、Nmap はセキュリティ監査や潜在的な脆弱性の特定にも使用されます。
ネットワーク参照:
* CompTIA Network+ N10-007 公式認定ガイド: ネットワーク スキャン ツールとその使用方法について説明します。
* Nmap ドキュメント: 公式ドキュメントには、ポート スキャンとネットワーク診断に Nmap を使用する方法についての詳細な情報が記載されています。
* Network+ 認定オールインワン試験ガイド: Nmap を含むさまざまなネットワーク ユーティリティと、ネットワークのトラブルシューティングにおけるそれらのアプリケーションについて説明します。

答えと解決策は下記をご覧ください。
Explanation:
ネットワークの健全性:
WAN 2 は平均遅延と損失率が低いため、VoIP トラフィックに適した WAN ステーションになります。VoIP トラフィックでは、良好な音声品質と信頼性を確保するために、遅延とパケット損失を低く抑える必要があります。WAN 1 は RAM とプロセッサの使用率が高いため、VoIP トラフィックのパフォーマンスにも影響する可能性があります。
提供された画像からの WAN 1 と WAN 2 の主要なメトリックの概要は次のとおりです。
* WAN1:
* アップリンク速度: 10G
* 総使用量: アップロード 26.969GB / ダウン 1.748GB
* 平均スループット: 353MBps アップ / 23.42MBps ダウン
* 損失: 2.51%
* 平均遅延: 24ms
* ジッター: 9.5ms
* WAN 2:
* アップリンク速度: 1G
* 合計使用量: アップロード 930GB / ダウン 138GB
* 平均スループット: 12.21MBps 上り / 1.82MBps 下り
* 損失: 0.01%
* 平均遅延: 11ms
* ジッター: 3.9ms
VoIP トラフィックの場合、音声品質を確保するには、低遅延と低ジッターが特に重要です。WAN 1 は帯域幅とスループットが高いですが、WAN 2 と比較して遅延とジッターも高くなっています。ただし、WAN 2 は損失、遅延、ジッターがはるかに低く、遅延やパケット到着時間の変動に敏感な VoIP トラフィックに適しています。
この情報を考慮すると、WAN 2 は、WAN 1 と比較して帯域幅が低いにもかかわらず、遅延が少なく、ジッタが少なく、損失率が大幅に低いため、VoIP トラフィックに一般的に好まれます。WAN 1 の高帯域幅は、バルク データ転送など、遅延やジッタの影響を受けにくい他の種類のトラフィックに適している可能性があります。

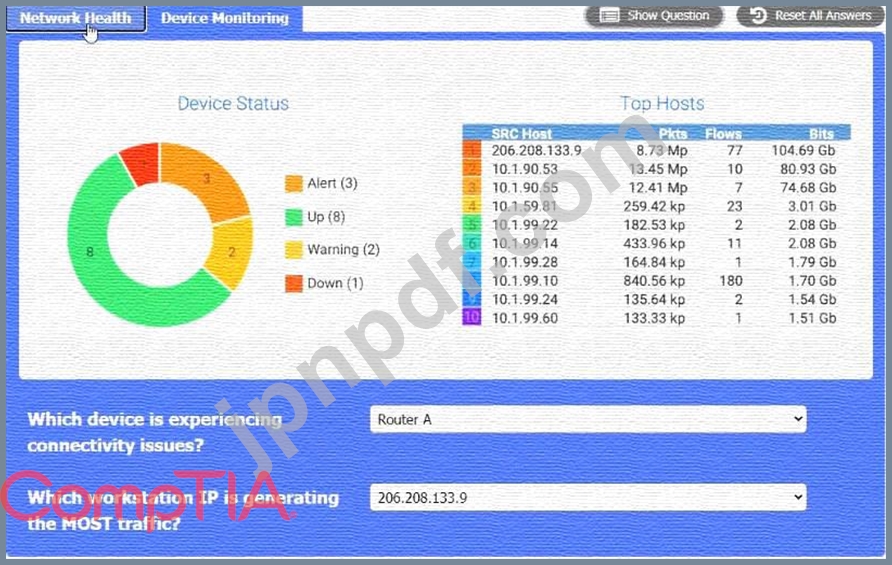

デバイス監視:
接続の問題が発生しているデバイスは、ステータスがダウンしているAPPサーバーまたはルーター1です。
これは、サーバーがネットワーク要求に応答していないか、データを送信していないことを意味します。問題のトラブルシューティングを行うには、APP サーバーの物理的な接続、電源、および構成を確認することをお勧めします。
コンピュータのスクリーンショット 説明は自動的に生成されました
