200-301 試験問題 651

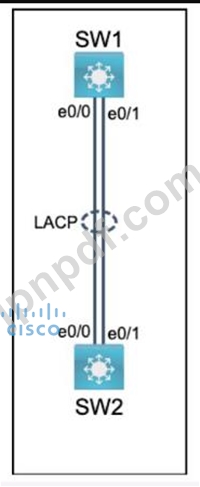

2つのレイヤ2スイッチ間に物理的な接続が実装され、
それらの間のネットワーク接続を構成する必要があります。
I. LACP EtherChannelIを設定し、番号を44にします。
スイッチSWIとSW2間のインターフェイスEthernetO/Oと
両側に Ethernet0/1。LACP モードは両端で一致する必要があります。
2. EtherChannel をトランクリンクとして設定します。
3. 802. Iq タグを使用してトランクリンクを設定します。
4. VLAN「MONITORING」をタグなしVLANとして設定します。
イーサチャネル。
ガイドライン
これは、仮想デバイス上でタスクが実行されるラボ項目です。
* このラボ項目のタスクを表示するには、[タスク] タブを参照してください。
* デバイスコンソールにアクセスしてタスクを実行するには、[トポロジ] タブを参照してください。
* デバイスアイコンをクリックするか、コンソールウィンドウの上にあるタブを使用すると、必要なすべてのデバイスにコンソールアクセスが利用できます。
* 必要な事前設定はすべて適用されています。
* どのデバイスの有効なパスワードまたはホスト名も変更しないでください。
* 次の項目に進む前に、設定を NVRAM に保存します。
* このラボを送信して次の質問に進むには、画面下部の [次へ] をクリックします。
* 「次へ」をクリックすると、ラボは閉じられ、再度開くことができなくなります。

正解:

LACP EtherChannel を設定して番号を 44 に設定し、両側でインターフェイス Ethernet0/0 と Ethernet0/1 を使用してスイッチ SW1 と SW2 の間に設定し、EtherChannel をトランクリンクとして設定し、トランクリンクを 802.1q タグ付きで設定し、VLAN「MONITORING」を EtherChannel のタグなし VLAN として設定するには、次の手順に従う必要があります。
SW1 と SW2 の両方で、configure terminator コマンドを使用してグローバルコンフィギュレーションモードに入ります。
SW1 と SW2 の両方で、interface range ethernet 0/0 - 1 コマンドを使用して、EtherChannel を形成する 2 つのインターフェイスを選択します。これにより、インターフェイス範囲設定モードに入ります。
SW1 と SW2 の両方で、channel-protocol lacp コマンドを使用してプロトコルを LACP に設定します。
SW1 と SW2 の両方で、channel-group 44 mode active コマンドを使用して、インターフェイスを EtherChannel グループ番号 44 に割り当てます。これにより、Port-channel44 という名前の論理インターフェイスが作成され、両端で LACP モードがアクティブに設定されます。EtherChannel を形成するには、両端で LACP モードが一致している必要があります。
SW1 と SW2 の両方で、exit コマンドを使用してインターフェイス範囲設定モードを終了します。
SW1 と SW2 の両方で、interface port-channel 44 コマンドを使用してポートチャネルインターフェイスコンフィギュレーションモードに入ります。
SW1 と SW2 の両方で、switchport mode trunk コマンドを使用して、ポートチャネルインターフェイスをトランクリンクとして設定します。
SW1 と SW2 の両方で、switchport trunk encapsulation dot1q コマンドを使用して、ポートチャネルインターフェイスが VLAN 識別に 802.1q タグを使用するように設定します。
SW1 と SW2 の両方で、switchport trunk native vlan MONITORING コマンドを使用して、VLAN「MONITORING」をポートチャネルインターフェイスのタグなし VLAN として設定します。
SW1 と SW2 の両方で、exit コマンドを使用してポートチャネルインターフェイスコンフィギュレーションモードを終了します。
SW1 と SW2 の両方で、copy running-config startup-config コマンドを使用して設定を NVRAM に保存します。
