Cisco Unified Computing System (UCS) アーキテクチャでは、ファブリック エクステンダ (FEX) が、データセンター内の接続を拡張し、ネットワーク トポロジを簡素化する上で重要な役割を果たします。どの UCS デバイスがファブリック エクステンダへの接続を提供するかを理解することは、スケーラブルで効率的な UCS 展開を設計するために不可欠です。
1. UCS 6300 シリーズ ファブリック インターコネクト (オプション B):
UCS アーキテクチャにおける役割:
UCS 6300 シリーズは、UCS アーキテクチャの中心コンポーネントであるファブリック インターコネクトを指します。
ファブリック インターコネクトは、UCS サーバー、ファブリック エクステンダー、および外部ネットワーク間のネットワーク トラフィックを管理および制御します。
ファブリック エクステンダーへの接続:
ファブリック エクステンダはファブリック インターコネクトに直接接続されます。
UCS 6300 シリーズ ファブリック インターコネクトは、ファブリック エクステンダに必要なネットワークおよびストレージ接続を提供し、ブレード サーバとより広範なネットワーク インフラストラクチャ間のシームレスな通信を可能にします。
主な特徴:
スケーラビリティ: 複数のファブリック エクステンダーをサポートし、ネットワークの複雑さを増すことなくネットワーク ポートを拡張できます。
集中管理: 管理者がファブリック インターコネクトを介して接続されているすべてのファブリック エクステンダーを構成および監視できるようにすることで、管理を簡素化します。
高可用性: 継続的なネットワーク接続を確保し、ダウンタイムを最小限に抑えるための冗長機能を備えた設計です。
2. UCS 6400 シリーズ ファブリック インターコネクト (オプション A):
UCS アーキテクチャにおける役割:
UCS 6400 シリーズはファブリック インターコネクトにも関連しており、通常、6300 シリーズと比較してポート密度が高く、機能が強化されています。
これらのファブリック インターコネクトは、より大規模な展開をサポートし、より広範な接続オプションを提供するように設計されています。
ファブリック エクステンダーへの接続:
6300 シリーズと同様に、6400 シリーズ ファブリック インターコネクトは、ファブリック エクステンダの主要な接続ポイントとして機能します。
複数のファブリック エクステンダーからのネットワーク トラフィックの集約を容易にし、効率的なデータ フローと管理を保証します。
主な特徴:
強化されたパフォーマンス: 大規模なデータ センターに適した、より高いスループットとより堅牢なネットワーク トラフィック処理を提供します。
ポート密度の向上: より多くのポートをサポートし、より多くのファブリック エクステンダとネットワーク デバイスを接続できるようになります。
高度な機能: セキュリティ機能の向上、ストレージ ネットワークとの統合の改善、監視機能の強化などの追加機能が含まれる場合があります。
他のオプションが間違っている理由:
C . UCS E シリーズ サーバ:
E シリーズは、スイッチやその他のネットワーク デバイスなど、UCS エコシステム内のイーサネットおよびストレージ ネットワーク ソリューションに関係します。
これらは UCS ネットワーク インフラストラクチャ全体で重要な役割を果たしますが、ファブリック エクステンダへの接続を直接提供することはありません。代わりに、ファブリック インターコネクトはファブリック エクステンダへの接続を管理します。
D . UCS S シリーズ ストレージ サーバ:
S シリーズは、ストレージ ソリューション用に UCS と統合するように設計されたストレージ サーバーを指します。
これらのストレージ サーバーは通常、ファブリック インターコネクトを介してネットワークに接続され、ファブリック エクステンダーと直接インターフェイスしません。
E. UCS Bシリーズサーバ:
B シリーズは、UCS ブレード エンクロージャ内に存在するブレード サーバーです。
ブレード サーバーはファブリック インターコネクトを介してファブリック エクステンダーに接続しますが、ブレード サーバー自体はファブリック エクステンダーへの接続を提供しません。代わりに、ブレード サーバーはファブリック インターコネクトを介して FEX によって提供される接続の恩恵を受けるエンドポイントです。
視覚的表現:
+----------------------+ +----------------------+
| UCS ファブリック インター | <-----> | ファブリック エクステンダ |
| 接続 (6300/6400) | +------------------------+
+----------------------+
|
|
+----------------------+ +----------------------+
| ブレード サーバー | | 外部ネットワーク |
| (Bシリーズ) | +------------------------+
+----------------------+
ファブリック インターコネクト (6300/6400 シリーズ) は、ファブリック エクステンダ (FEX) に直接接続します。
ブレード サーバー (B シリーズ) は UCS エンクロージャ内に収容され、ファブリック インターコネクトを介して FEX に接続します。
外部ネットワークはファブリック インターコネクトとインターフェースし、より広範なネットワーク通信を可能にします。
まとめ：
UCS 6300 シリーズおよび UCS 6400 シリーズ ファブリック インターコネクトは、ファブリック エクステンダ (FEX) への接続を提供する主要な UCS デバイスです。
これらのファブリック インターコネクトは、FEX とブレード サーバー間のネットワーク トラフィックを管理および制御し、UCS 環境内で効率的でスケーラブルなネットワーク インフラストラクチャを保証します。
E シリーズや S シリーズなどの他の UCS デバイスは、UCS エコシステム内で異なる役割を果たし、ファブリック エクステンダーへの直接的な接続を提供しません。
したがって、正解はオプション A と B: UCS 6400 シリーズと UCS 6300 シリーズです。

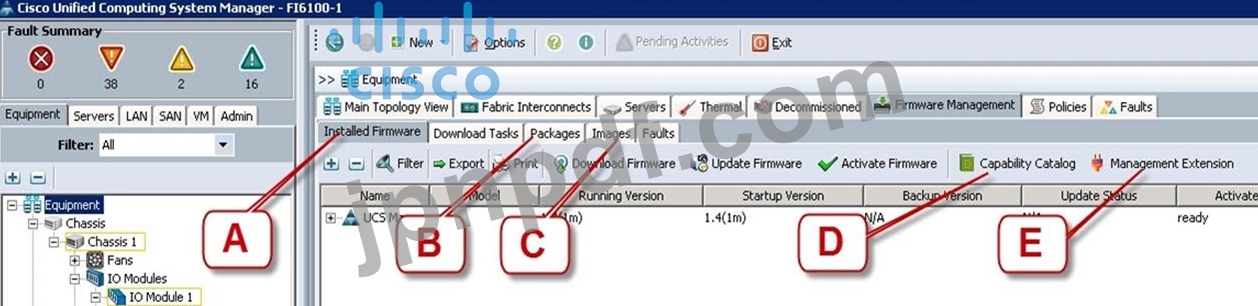

説明/参照: https://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/ucs-manager/GUI-User-Guides/ Firmware-Mgmt/3-1/b_UCSM_GUI_Firmware_Management_Guide_3_1/ b_UCSM_GUI_Firmware_Management_Guide_3_1_chapter_011.html
